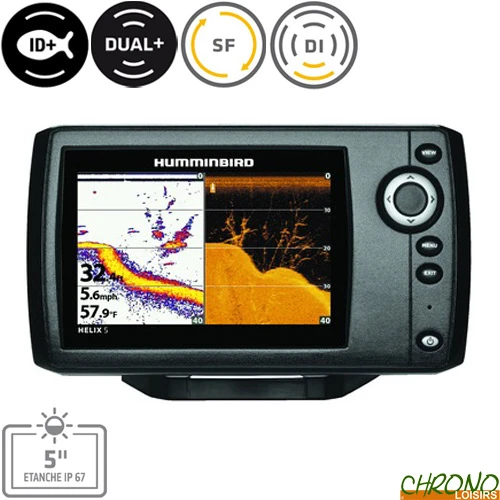

Sondeur Humminbird Helix 5 G2 HD DI Sonde TA 200/455/800kHz

Sondeur Humminbird Helix 5 G2 HD DI Sonde TA 200/455/800kHz

La série HELIX 5 G2 de Humminbird propose des appareils à écran 5″ HD panoramique permettant d’exploiter confortablement et facilement les informations du sondeur.

Technologie Down Imaging procurant une image radiographique du fond :

• Technologie Down Imaging 455 kHz / 75° et 800 kHz / 45°
• Technologie Dualbeam Plus 455 kHz / 16°et 200 kHz / 28°
• Sondeur 2D, 4000 W
• Écran LCD 5″ TFT 256 couleur Plein Soleil
• Écran très haute définition 800×480 pixels
• Puissance crête 4000 watts (500 W RMS)
• Étanchéité IPx7
• Fréquences de 200kHZ/20° et 83kHz/60°
• Balayage latéral: Non
• Caractéristiques de la sonde: 200 KHz / 28° | 455 KHz / 16° @ -10db | 455 KHz / 75° @ -10db | 800 KHz / 45° @ -10db
• Nombre de faisceaux: 2
• Option 50KHz: Non
• Option quadri faisceaux: Non
• Sonde Standard: Tableau arrière
• Séparation des cibles: 6.5cm
• Température de l’eau: Oui
• Menu en français: Oui
• Type d’alimentation: 10 – 20 Vcc externe
• Type d’écran: LCD couleur

Dans la boîte:

• Écran du sondeur
• Sonde tableau arrière
• Étrier de sonde
• Étrier de montage écran
• Cordon d’alimentation
• Manuel en Français

Dimensions: 13cm x 19cm x 10cm – Poids: 1.15kg

Fonctions du sondeurs:

• Alarme batteries faibles
• Alarme de température
• Alarme poissons
• Alarme profondeur
• Arrêt sur image
• Chiffres géants
• Données personnalisables
• Ecran partagé avec 2 fréquences
• Fenêtre RTS
• Filtres bruits
• Fish ID
• Fish ID+
• ID Structure et Inverse
• Menu X-Press
• Simulateur intégré
• Température de l’eau
• Vitesse de défilement
• Vitesse de surface en option
• Zoom sur le fond

2D DualBeamPLUS™

Humminbird a amélioré l’utilisation de sondeurs double faisceaux « DUAL BEAM » afin d’obtenir une couverture plus large associée à une meilleure définition du fond

• Le faisceau central de 200 kHz et 20 ° de large indique le poisson et le fond (les faisceaux étroits fournissent plus de détails)
• Le faisceau large de 83 kHz et de 60 ° n’indique que des icônes de poisson

La technologie  DualBeamPLUS ™  utilisent deux faisceaux concentriques et des algorithmes de traitement sophistiqués permettant de combiner les données provenant des deux faisceaux.

• Le faisceau central de 200 kHz et de 20 ° indique le poisson et le fond
• Le faisceau large de 83 kHz et de 60 ° indique les poissons ainsi que le fond.
• Les échos provenant des deux faisceaux peuvent être visualisés simultanément ou individuellement à l’écran
• La zone de couverture sur le fond est d’un diamètre égal à la profondeur

La Technologie Humminbird® FishID™

La fonction Fish ID+ interprète les échos en utilisant les méthodes de calcul les plus avancées pour afficher le cas échéant le symbole poisson et sa profondeur en complément du retour d’écho.

En présence d’une cible, la fonction Fish ID affiche un symbole en forme de poisson, plus ou moins grand selon sa taille réelle.

La fonction Fish ID + ajoute à l’écran un chiffre au-dessus du dessin pour préciser la profondeur à laquelle le poisson est détecté.

L’affichage de la Ligne grise est rendu possible par la représentation de l’image affichée à l’écran en 4, 8 ou 16 niveaux de gris,permettant de définir le type de fond détecté par la sonde : Un trait large et foncé indique un fond dur, un trait fin et clair indique un fond meuble sable ou vase.

L’écran couleur fournit encore plus d’informations et de précisions à la fois sur la nature des fonds, la présence de poissons et, de manière générale, sur l’environnement sous-marin.

La Technologie Humminbird® Switchfire

Avec ses deux modes d‘affichage, offre la meilleure lisibilité en fonction des conditions d‘exploration.

Le système exclusif Humminbird SwitchFire™ vous permet de choisir comment le retour des échos est affiché.

Vous avez le pouvoir d’adapter votre appareil en fonction des conditions de pêche.

La Technologie Humminbird® Down Imaging®

Le DI nous montre ce qui se passe sous votre bateau, avec un niveau de détails proche de la photo.

Les vues obtenues en Down Imaging™ forment une image étonnamment précise des structures situées directement dans le faisceau de la sonde, donc à la verticale de la position du bateau. Il s’agit d’un traitement spécial des données d’une sonde haute fréquence.

Parce que la Down Imaging™ et le sondeur 2D sont complémentaires, les sondeurs et combinés Humminbird dotés de cette technologie sont aussi des sondeurs 2D (Dual Beam Plus).

Ces modèles sont livrés avec la sonde dédiée SH-A10T, tri-faisceaux et tri-fréquences : 455 kHz / 75° @ 10db ; 800 kHz / 45° @ 10db ; 200 kHz / 25° @ 10db.

Tous les combinés Side Imaging intègre la technologie Down Imaging™ et Dual Beam Plus.

Schéma de faisceaux

La technologie Down-Imaging utilise un mince faisceau orienté vers le bas pour prendre une succession de photographies du fond présent sous le bateau. (en jaune sur le schéma ci dessus)

Le Logiciel DI regroupe au fur et à mesure ces suites de tranches pour composer une vue 3D détaillée et précise du paysage sous-marin s’étendant à la verticale de la coque.

Cliquer ici pour télécharger la notice d’utilisation
